Mnogi intuitivno pretpostavljaju da veći broj lopatica na vjetroturbini izravno znači i veću količinu apsorbirane energije. Međutim, industrijska praksa iznova potvrđuje isti standard: prostranim vjetroelektranama dominiraju isključivo modeli s točno tri lopatice. Razlog zašto u komercijalnoj upotrebi ne vidimo četverokrilne, šestokrilne ili osmokrilne konfiguracije leži u preciznim zakonima aerodinamike, ekonomskoj isplativosti, kontroli buke te mehanici strukturalnih vibracija.
Princip letećeg krila i fizikalna ograničenja pretvorbe energije
Nasuprot uvriježenom mišljenju da lopatice djeluju poput jedara koja fizički blokiraju vjetar, moderne vjetroturbine funkcioniraju po principu aerodinamičkog uzgona, poput krila zrakoplova ili rotora helikoptera. Kako protok zraka prelazi preko posebno profiliranih površina lopatice, razlika u tlaku stvara snažan uzgon koji pokreće rotor. U radnom režimu, vrhovi lopatica rotiraju se šest do devet puta brže od samog prirodnog vjetra. To znači da lopatice pri visokim brzinama same sijeku zračne struje. Budući da leteće krilo zahtijeva čist i nesmetan protok zraka, prevelik broj lopatica uzrokovao bi da svako sljedeće krilo ulazi u turbulentni vrtlog prethodnog, što bi drastično smanjilo ukupnu učinkovitost uzgona.
Osim same opstrukcije protoka, fizička granica iskorištenja snage definirana je Lanchester-Betz-Joukowskyjevim zakonom. Ovaj teorijski plafon određuje da idealan rotor može izvući najviše 59,3% kinetičke energije iz zračne struje. Pokušaj jačeg pregrađivanja zračne mase usporio bi protok iza rotora i pretvorio cijeli sustav u statičnu barijeru. Današnje komercijalne turbine s tri lopatice ostvaruju praktični faktor snage od 0,45 do 0,50, čime već dosežu 76% do 84% Betzove granice. Preostali energetski prirast koji bi se teoretski dobio dodavanjem četvrte ili pete lopatice marginalan je i ne može opravdati iznimno visoke troškove proizvodnje i montaže dodatnih kompozitnih elemenata dugih preko sto metara.

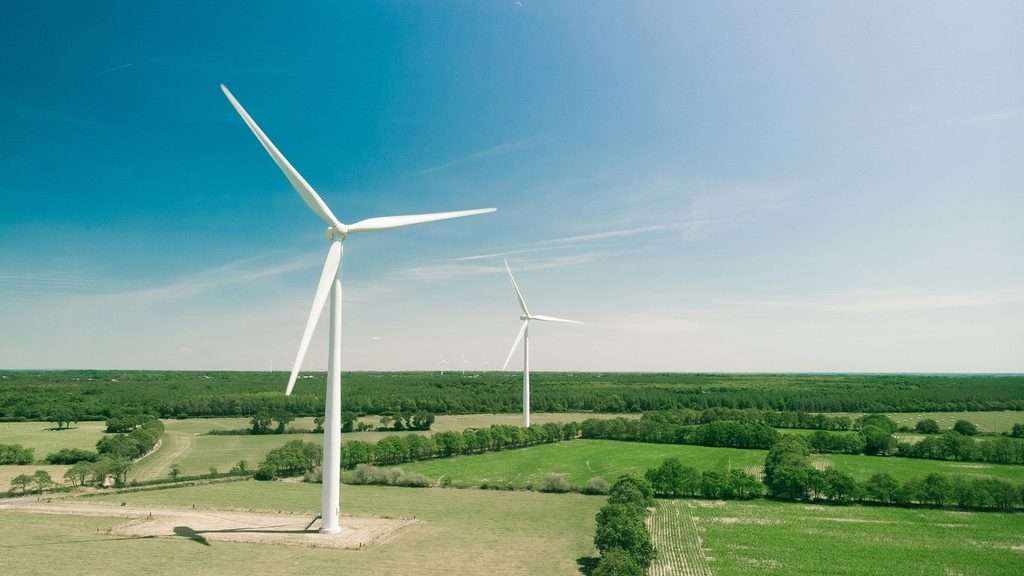

Foto: Thomas Reaubourg- Unsplash
Optimizacija obrtnog momenta i akustička ograničenja
Broj lopatica izravno diktira brzinu vrtnje i mehaničko opterećenje pogonskog sklopa. Smanjenjem broja lopatica rotor se prisiljava na bržu rotaciju kako bi apsorbirao jednaku količinu energije. Veće brzine vrtnje proporcionalno smanjuju okretni moment koji se prenosi na glavnu osovinu. To inženjerima omogućuje ugradnju znatno lakših prijenosnika (mjenjača) i generatora — čak do 32% manje mase — što smanjuje proizvodne troškove za trećinu te snižava ukupnu cijenu proizvedene električne energije tijekom životnog vijeka elektrane.
S druge strane, brzina rotacije ne može se neograničeno povećavati zbog zvučnih ograničenja. Aerodinamička buka koju generira stražnji rub lopatice raste proporcionalno petoj potenciji brzine strujanja zraka. Primjera radi, povećanje obodne brzine vrha lopatice s 80 na 100 m/s utrostručuje razinu emitiranog zviždanja. Zbog toga se na kopnenim instalacijama obodna brzina strogo ograničava na raspon između 75 i 80 m/s kako bi se zadovoljili ekološki i stambeni standardi buke.
Inercijski balans: Zašto ne dvije lopatice?
Ako je manje lopatica ekonomski povoljnije, nameće se pitanje zašto industrija nije prihvatila dvokrilne sustave. Odgovor leži u dynamicama dinamičkog opterećenja i žiroskopskim efektima. Konfiguracija s dvije lopatice izrazito je asimetrična. Kada se nalazi u okomitom položaju, gornja lopatica trpi znatno jači vjetar od donje uslijed smicanja vjetra s visinom, što stvara cikličko savijanje osovine i tornja dva puta po svakoj rotaciji. Nadalje, prilikom zakretanja gondole prema smjeru vjetra, žiroskopski moment uzrokuje snažno njihanje rotora s dvije lopatice, što zahtijeva složene zglobne mehanizme i skupi sustav kontrole opterećenja.

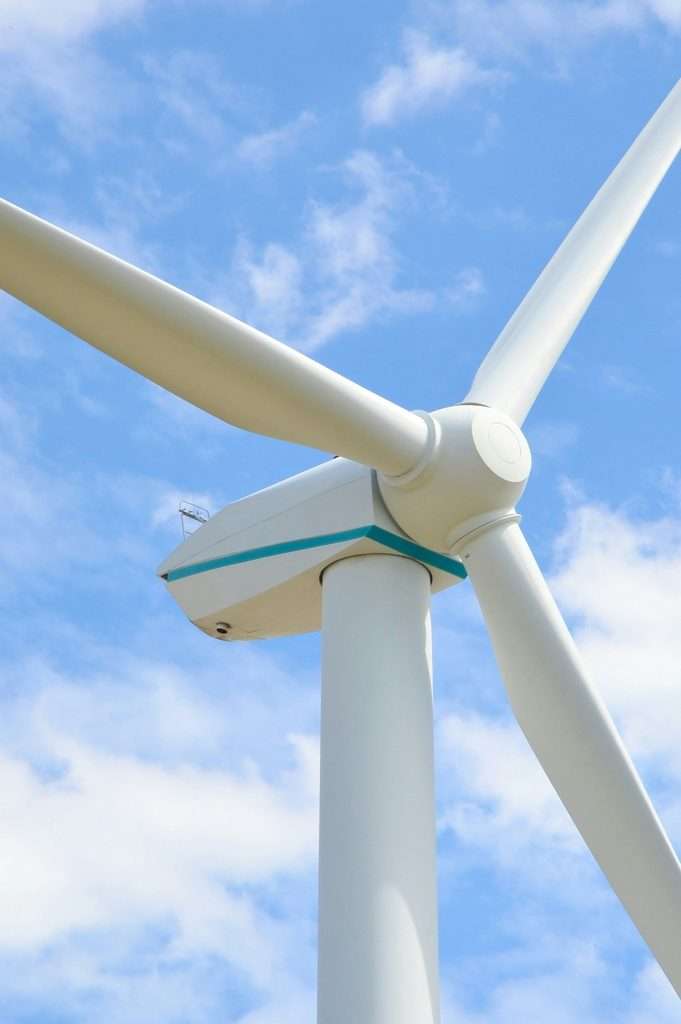

Foto: Artur Zudin- Unsplash
Trostruka konfiguracija, s druge strane, formira statički i dinamički savršen jednakokračan trokut. Opterećenje se ravnomjerno raspoređuje pod svakim kutom rotacije, neutralizirajući štetne vibracije i torzijske sile koje bi u protivnom skratile vijek trajanja potporne konstrukcije.
Povijesni triumf trokrilnog dizajna
Razvoj energije vjetra bilježi povijesno nadmetanje dviju inženjerskih škola. Tijekom 1970-ih godina, američka agencija NASA uložila je znatna sredstva u eksperimentalne dvokrilne turbine velikih dimenzija (poput modela Mod-0 i Mod-1), no projekti su se suočili s kontinuiranim mehaničkim zamorom materijala i nepouzdanom mehanikom. Paralelno s time, danski inženjeri, oslanjajući se na pionirski rad Johannesa Juula i njegov poznati stroj Gedser, usavršavali su jednostavniji i robusniji trokrilni koncept. Danski model pokazao se iznimno pouzdanim, tihim i izdržljivim u realnim radnim uvjetima, uspostavivši standard koji od 1990-ih godina domina globalnim tržištem.
U proteklim desetljećima površina koju hvataju rotori suvremenih turbina višestruko se povećala, no broj lopatica ostao je nepromijenjen. Umjesto usložnjavanja rotora dodavanjem novih elemenata, industrija se usmjerila na produljenje samih lopatica i primjenu savitljivih kompozitnih materijala koji učinkovito apsorbiraju udare vjetra. Uz brzi povrat uložene energije — često unutar samo pet do šest mjeseci rada — konfiguracija s tri lopatice ostaje optimalno inženjersko rješenje koje savršeno spaja fizikalne zakone, strukturnu stabilnost i ekonomsku održivost.
